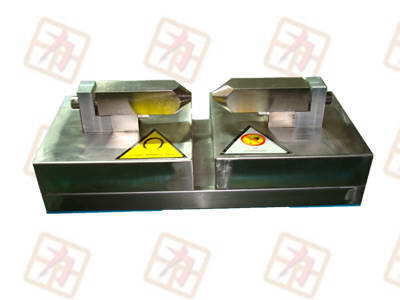

PEM-1002电磁铁/电磁场发生器装置
1、 概述
1.1、PEM-1002电磁铁/电磁场发生器装置采用单扼卧式、自然冷却式的结构,具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便的特点。
1.2、磁场工作气隙调节轻便灵活,极头极柱一体结构设计、V型槽结构调节工作气隙,调节装卸方便,极面为15 mm×15mm,工作气隙0~35mm可调。
1.3、电磁铁/电磁场发生器装置工作气隙结构技术设计合理,极头V型锁紧,保证测量使用的重复性。
1.4、电磁铁/电磁场发生器装置既可用于磁场参数的测量,也可在小气隙时用于试样的磁化与磁场试验、测试等。
2、电磁铁/电磁场的工作原理
电磁铁/电磁场发生器装置工作气隙磁场是根据电磁感应原理,电流源对磁场线包提供直流电流,并由导磁回路聚磁产生强磁场,调节气隙大小,改变极面尺寸,调整工作电流均可改变工作气隙磁场的大小。
3、技术参数
3.1、极面:15 mm×15mm
3.2、工作气隙:0～35mm连续可调
3.3、磁感应强度:工作气隙35mm时,H ≥ 0.2T
3.4、最大磁场:工作气隙5mm时,H ≥ 1.7T
3.5、剩磁:气隙10mm时,H ≤2mT
3.6、工作电流:DC 0～10.0A
3.7、冷却方式:自然风冷。
3.8、尺寸:长470mm*宽240mm*高120mm
3.9、重量:48kg

4、磁场参数表
