1、概述
1.1、PEM-1005L电磁铁磁场采用四立柱形结构,具有视野开阔、外形美观的优点,对磁路进行优化设计、改进结构、具有磁感应强度高、磁场强度大小调节方便的特点。
1.2、磁场电磁铁工作气隙调节轻便灵活,极头处设有螺纹装卸方便,极面直径为φ80mm,工作气隙为100mm。
1.3、磁场电磁铁的工作气隙结构调整技术设计合理,极头不需要锁紧,工作时气隙距离不会改变,保证测量使用的重复性。
1.4、磁场电磁铁既可用于磁场参数的测量,也可在小气隙时用于铁氧体等磁性产品的充磁等。
2、技术参数
2.0、极柱直径:φ120mm
2.1、极面直径:φ80mm
2.2、工作气隙:0～100mm连续可调
2.3、磁感应强度:工作气隙10mm时,H ≥ 2.3T
2.4、磁感应强度:工作气隙30mm时,H ≥ 1.5T
2.5、剩磁:气隙10mm时,H ≤10mT
2.7、工作电流:DC 0～15A
2.8、线包绝缘电阻:>10MΩ
2.9、冷却方式:自然风冷或水冷。
2.10、磁场电磁铁尺寸:420mm*320mm*790mm

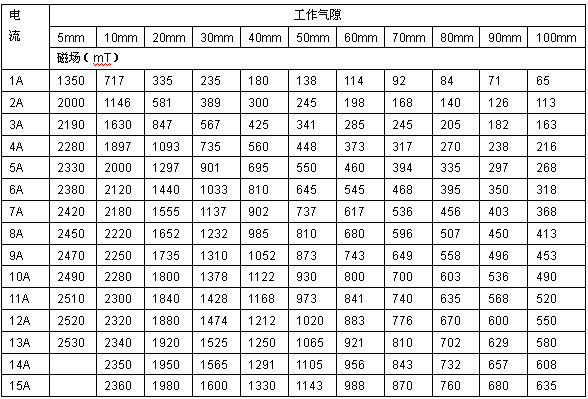

2.11、固定架尺寸:800mm*700mm*650mm3、磁场参数表:(供参考)
